——東營黃河水城南展區城市設計案例

Study on the New city Development Framework based on the Catalyst theory

--A Case Study of the urban design  of the south area in Dongying

李鳳會  張震宇  王萍

  LiFengHui  Zhang Zhenyu Wang Ping

【摘 要】作為以居住為主體功能的大型城市片區，由于其較大的用地規模和相對單一的主體功能，如何催化片區并打造支撐片區發展的持續動力成為其開發建設過程中面臨的主要問題。本文以東營黃河水城南展區為例，以觸媒理論為基礎，從設施聚集、公共交通、空間特色等多方面出發構建支撐片區開發的媒體鏈條.為項目實施過程中政策的制定，大型項目的引入提供支撐。

【關鍵詞】 居住片區 水城  東營 黃河水城 城市設計 觸媒

圖 1 總體鳥瞰圖

一 城市觸媒理論

“觸媒” (Catalyst)，根據城鄉規劃百科定義，它是化學中的一個概念，即催化劑，是一種與反應物相關、通常以小劑量使用的物質。它在化學反應中的作用是改變或加快反應速度，而自身在反應過程中不被消耗?！坝|媒”在發生作用時對其周圍環境或事物產生的影響程度被稱之為“觸媒效應”。

在城市發展方面,在20世紀90年代最早由美國城市設計師韋恩奧托和唐洛根在《美國都市建筑：城市設計的觸媒》一書中提出了“城市觸媒”這一概念。書中指出城市觸媒效應是城市化學連鎖反應，某些元素在限定自身形式的同時參與形成了系統的鏈接，激發了系統的生長模式。這些元素并非僅僅為自身而存在，更像是一種催化劑，從而激發城市形態的生長，促進更多元素的形成。其理論核心內容是“觸媒”能夠引起多項開發的連鎖反應，并將觸媒中的優秀品質滲透到后續項目的發展中。城市觸媒的目的就是促使城市結構持續、漸進的發展。

城市觸媒的表現形式在城市建設中具有多樣性，可能是一個大型的城市發展項目，比如城市中心，建筑群；也可能是一幢建筑或者建筑的一部分，比如酒店、購物中心、交通樞紐、博物館、劇院、開放空間等，還可以是較小的元素，比如小尺度的城市設施（雕塑、噴水池等）。城市觸媒也可以是非物質的形式，它可以是國家政策制度、設計概念、城市設計指引等。一切能夠促進周邊地區城市建設的元素都可以看作是“城市觸媒”。

二 觸媒理論視角下的新區建設：

在建設理念上，新區規劃建設是有由一些項目催化啟動并引發一系列的持續催化過程；同時新區的建設應該是漸進和連續的，任何一個單獨的建設項目都要能夠促進新區整體的發展。在實際操作上，它通過不斷控制城市的生長點，來激發和引導后繼的開發，提供了一種循序漸進地實現城市規劃目標的手段。

在城市觸媒理論指導下的新區城市設計，要充分重視、挖掘各種建設活動之間的影響關系，識別并確定對新區建設發展起主要作用的建設活動。首先，就要能夠根據新區所在的自然、社會、經濟條件等基本狀況，合理確定不同區位的發展方向、步驟以及在不同階段的最有效的生長點。在此基礎上安排確定不同的城市觸媒的反應區位，根據觸媒自身的性質、規模和催化能量的大小、持久力和催化腹地特點等因素將觸媒點劃分為不同的等級，并將其布置于不同區位。其次，明確各級生長點之間的能量傳遞方向及路徑，并完善生長點催化的觸發機制，依此劃分合理有效的新區開發時序，提出控制和引導片區開發建設的策略。

三、觸媒理論指導下的東營黃河水城南展區城市設計實踐

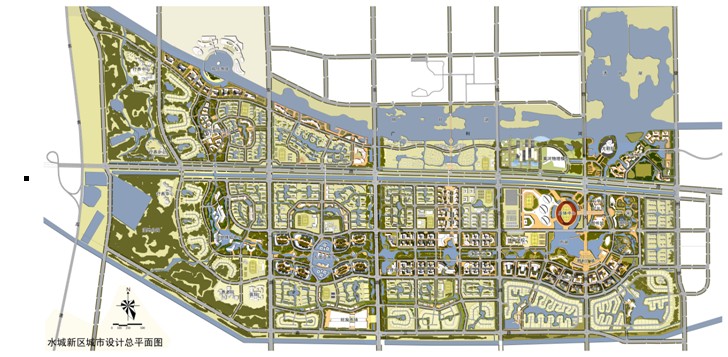

圖 2總平面圖

1.項目背景

2009年，國家正式批復《黃河三角洲高效生態經濟區發展規劃》，同時為了配合建設黃河三角洲高效生態經濟區中心城市，東營黃河水城的建設開始啟動。而作為水城風貌核心區之一的東營黃河水城南展區主要承擔城市的高檔特色居住功能，是重中之重，核心區的建設成功將具有典型的示范意義和帶動意義。在這個背景下，城市政府于2010年組織開展東營黃河水城南展區（下簡稱南展區）城市設計，對廣利河以南、高速公路以東約20平方公里的土地開發建設進行研究。

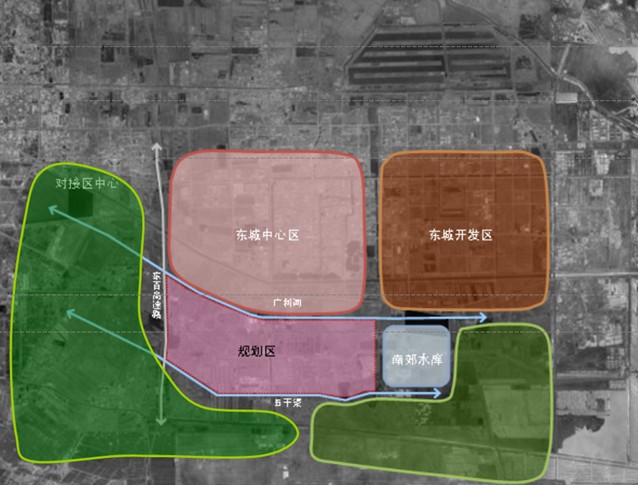

圖 3 周邊建設條件圖

2.南展區的區位和建設條件

從城市觸媒理論來看，南展區周邊的觸媒體已經成熟，且?guī)?dòng)作用較為強勁。南展區北側為城市綜合行政中心區，東北側為大型城市公園——清風湖，南展區的西側為攬翠湖片區，承擔城市商務休閑會展功能，是城市商務服務中心。片區東南側為城市濕地，且地下水為淡水。片區周邊強大的城市功能和優美的城市環境為該片區的發展提供了強大動力；然而，片區內部面臨觸媒點較多但分布不均勻的狀況。主要表現為地塊北側的廣利河與周邊的城市濕地對片區的周邊土地具有較強的催化作用。地塊內部已經明確的黃河物理模型、奧體中心、大劇院、圖書館科技館少年宮等大型的城市公共設施比較集中，聚集在勝利大街和南二路交口周邊四個象限內。因此整個片區東部的地塊成熟度較高，西側成熟度較低，周邊地塊成熟度較高，內部成熟度較低。

3.城市觸媒理論影響下的南展區設計理念

（1）南展區設計理念

濱水是黃河水城南展區最大的地理區位優勢，同時水也是該片區最主要的觸媒。為此該片區的設計理念源于“水”這一觸媒，強調以水為源，水系貫通，水城相融等理念。充分利用水的激發和與引導作用，促進該片區城市建設的蓬勃發展。

首先，以水為觸媒的設計為主題，黃河水城南展區城市設計的設計主題是以水為源，以人為本。方案除突出廣利河兩岸的景觀和空間塑造外，在南展區內核地帶開辟出一條首尾與廣利河水系相貫通的核心水廊，并為核心水廊南北兩側各地塊預留水循環進口和出口，便于各個地塊的水景的打造。核心水廊的觸媒水體的形態在不同片區具有不同的特征，如水網、水道、穿城水、環島水、湖面水等多種形態。這種水城相融的方法，增大南展區與濱水環境的接觸面，特色化得水體景觀增加了觸媒的帶動效力和范圍。從而更充分利用水的觸媒作用，促進設計地塊內更多的土地升值。

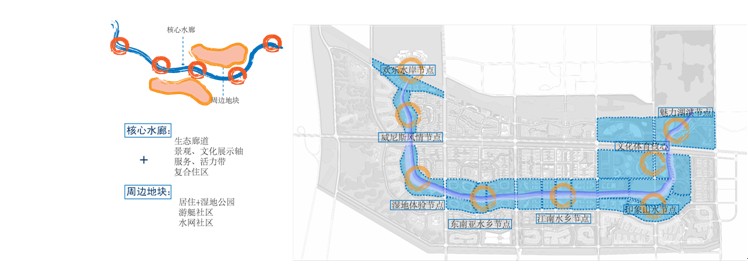

圖 4 核心水系結構圖圖

其次，區域內的重要點狀觸媒體。除“水”這一重要的帶狀觸媒外，在核心水廊內部植入能激活城市建設活動的多個主要觸媒體，并將這些觸媒體與周邊土地進行合理串聯。主要的觸媒體包括片區的綜合服務設施、特色度假休閑設施、大型公共服務設施、快速公共交通站點等。點狀觸媒體的合理布局將強化核心水系對周圍地區產生積極的影響。從而加速其影響范圍內城市開發的經濟發展。

再次，觸媒體之間及觸媒體與催化腹地的聯系。項目組除了對觸媒體進行了布局，同時還強化了觸媒體之間的聯系，通過貫通聯通水系、組織步行通道或水上游線、建設公園綠帶或者保證視線通廊等方法，增強觸媒體之間、觸媒體與催化腹地之間的帶動提升效能。

（2）重點區塊的設計理念。

基于南展區主導設計理念，通過分析可以看出，作為南展區核心區的核心水廊是南展區城市建設的主要觸媒體聚集區，核心水廊的觸媒體包括歡樂水岸情景商業服務節點、威尼斯風情體驗節點、濕地科普教育服務節點、東南亞風情體驗節點、江南水鄉商業服務中心、文體中心核心服務中心、魅力水岸節點，我們選取文體中心核心做詳細的闡述：

圖 5文體綜合核心黃昏鳥瞰圖

該區域現狀觸媒體條件比較優越：在勝利大街和南二路交口聚集的大量的市公共文化設施，與城市綜合行政中心密切聯系的勝利大街，核心水廊的水系、場地南部?jī)蓚€(gè)相對較大面積的水面。

其次，文體中心核心節點的觸媒催化策略

如何組織才能確保各個觸媒體帶動催化作用效能最大？本方案采用增大核心水廊水面形成環湖輻射發展格局的策略。首先增加水體面積，體育中心、體育學校、游樂場、商務辦公區、少年宮、勝利廣場等功能塊圍繞開闊湖面環形展開，構成城市重要的服務設施集中區。使大型公共設施與優美的環湖景觀形成強大的觸媒群，強大的催化動力使催化腹地也急劇增加。直接帶動提升的是湖岸第一圈層，該圈層圍繞其內部將聚集以酒店、公寓、寫字樓為住的商務辦公建筑。對第二圈層的居住用地的催化，除商務辦公的催化帶動的基礎外，核心水廊通過綠地公園和印象山水的輻射狀商業街進行帶動提升。聯系核心水廊與住區內部水系的聯系水系將公共中心的活力延續到住區內部，并通過水系兩側的商業水解進行提升后，催化住區價值。

圖 6文體綜合核心鳥瞰圖

4.觸媒理論指導下的空間系統構建與實施策略

（1）空間結構——布局公共設施觸媒體

一心、七節點、十一片區

一心：文體綜合服務中心。本中心由黃河物理模型、水城之窗、體育中心、圖書館、少年宮、科學館、大劇院等公共建筑組成

七節點：歡樂水岸情景商業服務節點、威尼斯風情體驗節點、濕地科普教育服務節點、東南亞風情體驗節點、江南水鄉商業服務中心、 印象山水辦公酒店服務中心、 魅力水岸節點

十一片區：核心水廊兩側的風情居住區

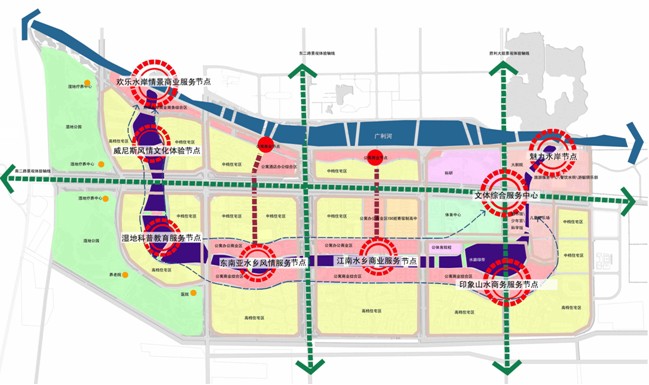

圖7總體設計結構圖

各個片區節點位于片區的中心，同時有核心水廊所聯通。片區節點由其兩側節點及核心水廊景觀環境催化，進而通過綠帶、水系、步行路徑催化各個片區。

（2）交通系統

快速BRT線路——布局公共交通觸媒體，

根據ＴＯＤ開發模式，不難看出，城市公共交通也是重要的發展觸媒。起催化有效半徑可覆蓋到８００米半徑的范圍內。規劃建議在原有黃河路BRT線路的基礎上，引入本地區快速公共交通線路，線路設置在考慮開發強度和功能布局的基礎上，強調公共交通站點觸媒與公共服務節點觸媒的聯動關系。在規劃區共有5站，分別為歡樂水岸站、濕地體驗中心站、江南水鄉商業中心站、印象山水勝利廣場站和體育中心站。

綠色交通接駁——構建觸媒聯動、暢通觸媒催化路徑

BRT停靠站點、內部有軌電車、游艇碼頭這三種類型公共交通之間的接駁主要以濱水廣場為主要形式，部分站點相距稍遠，以濱水步行街相聯系。。

水城新區的步行路徑為網狀布局，該網絡與公共交通接駁的濱水廣場、濱水步行街相連。形成完善的低碳交通網絡。

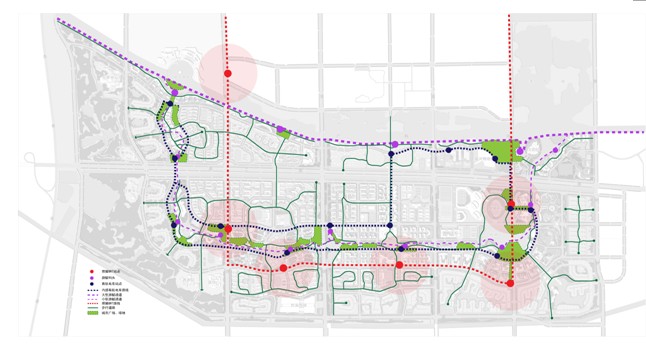

圖8綠色交通接駁圖

（3）景觀水系——構建觸媒水上催化路徑

水體，若僅有簡單觀賞功能，而沒有活動的參與性，人與水的無法進行互動，其催化作用將大打折扣。本方案除強調水體兩岸的景觀設計外，強調水體的休閑、交通功能，增加人與水的互動。方案設計多種可開展水上活動的大尺度水面外，增加了貫穿整個新區水上游船游覽水系。并對景觀水體的的等級進行了劃分，并提出控制寬度；對各支流水體的取水口位置進行規劃。確保觸媒水上催化路徑的實現。

景觀水水源——廣利河、五干渠

景觀水系網絡——-核心水廊主干水系、主要補充水系和片區內部主要引水水系以及地塊內部毛細水系。

各水系寬度及設計要求：

核心水廊主干水系為生態水廊中的歡樂水岸至魅力湖濱段。其主要水體由歡樂水岸引入，并由魅力水濱節點重新流回廣利河，形成廣利河支流，河道寬度較窄，平均寬度約20米，可行船。

主要補充水系是為補充主干水系水量，由廣利河和五干渠引入主干水系的河道，在本方案中共十三條，分別為濕地公園內部一條，東一路沿線兩條、東二路沿線兩條、中心軸線一條、東三路沿線兩條、登州路沿線一條，南二路南北兩側各一條，聯系游艇社區內部水庫與內部的兩條。除中部軸線補充水系以人工特征為主外，其他支渠兩側均以自然特征為主。

片區內部引水水系為各個小開發住區內部的水系提供水源，水源主要來自于補充次干水系。

地塊內部毛細水系為各地塊內部開發商自己挖建的水系。

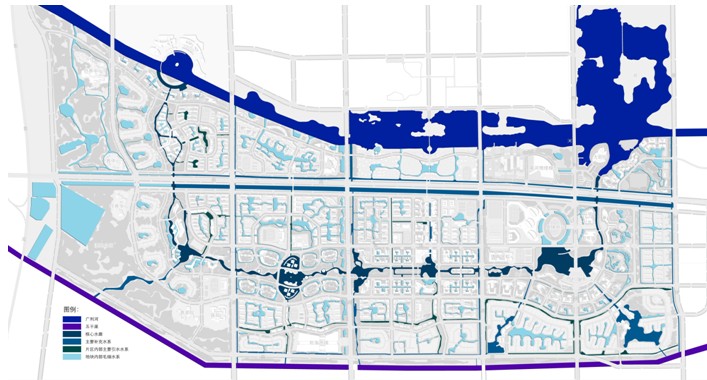

圖 9景觀水系設計圖

（4）實施策略

在南展區的開發建設時序安排上，根據城市觸媒理論，首先進行核心水廊內政府投資的重大公共設施和基礎設施建設。通過拆遷安置、聚集人氣。具體措施為構建骨架路網、整理核心水系、建設印象山水內湖、建設核心水廊。

其次為由核心水廊及重大公共設施催化的核心公共設施及住區建設。主要開發內容為核心水廊大新商業、公寓酒店、特色社區。

再次是改進完善階段，經過前兩階段的基礎設施和公共服務設施建設，該片區的各個地塊都較為成熟，在此基礎上建設高端居住區和公寓酒店綜合區。

四、結論

城市觸媒理論是市場經濟體制下引導城市開發的重要理論，其主要作用在可以充分調動城市開發的能動性，引導城市由點到面、由下及上靈活而有機的生長。如果我們?cè)谝?guī)劃設計階段就對片區的發展路徑就有前瞻性的研究，將會大大增加規劃方案的可實施性，對城市建設過程中進度的控制、相關政策的制定有重大的指導意義。

作者簡介

李鳳會，深圳市蕾奧城市規劃設計咨詢有限公司，規劃師。

張震宇，深圳市蕾奧城市規劃設計咨詢有限公司，規劃師。

王  萍，深圳市蕾奧城市規劃設計咨詢有限公司，規劃師。

項目負責人

張震宇

主要參編人員

李鳳會、符彩云、劉泉、王建新、王萍

【參考文獻】：

[ 1 ] [美]韋恩?? 奧圖. 美國都市建筑—城市設計的觸媒[M ] . 王邵 方澤. 臺灣創興出版社, 1992: 21- 45。

[ 2]張目. 城市觸媒理論淺議—以上海新天地項目為例[ J] . 理論月刊, 2005( 3 ): 114- 115。

[ 3]李天彬. 城市觸媒在城市規劃建設中的作用[ J] . 油氣田地面工程, 2006. 4, 25 ( 4) : 37 - 38。

[ 4]金廣君, 陳旸. 論觸媒效應下城市設計項目對周邊環境的影響[ J] . 2006 ( 11) : 8 - 12。

[ 5]朱勍, 朱曉華. 大型城市項目規劃建設對城市空間的影響—以上海世博會為例[ J] . 2006( 11) : 16- 18。

[ 6]金廣君, 劉代云, 邱志勇. 論城市觸媒的內涵與作用—深圳市寶安新中心區城市設計方案解析[ J] . 城市建筑,
